21 m Arbeitsbühne Gelenkteleskop
Artikel-Nr.:
00A49
21 m Arbeitsbühne Gelenkteleskop

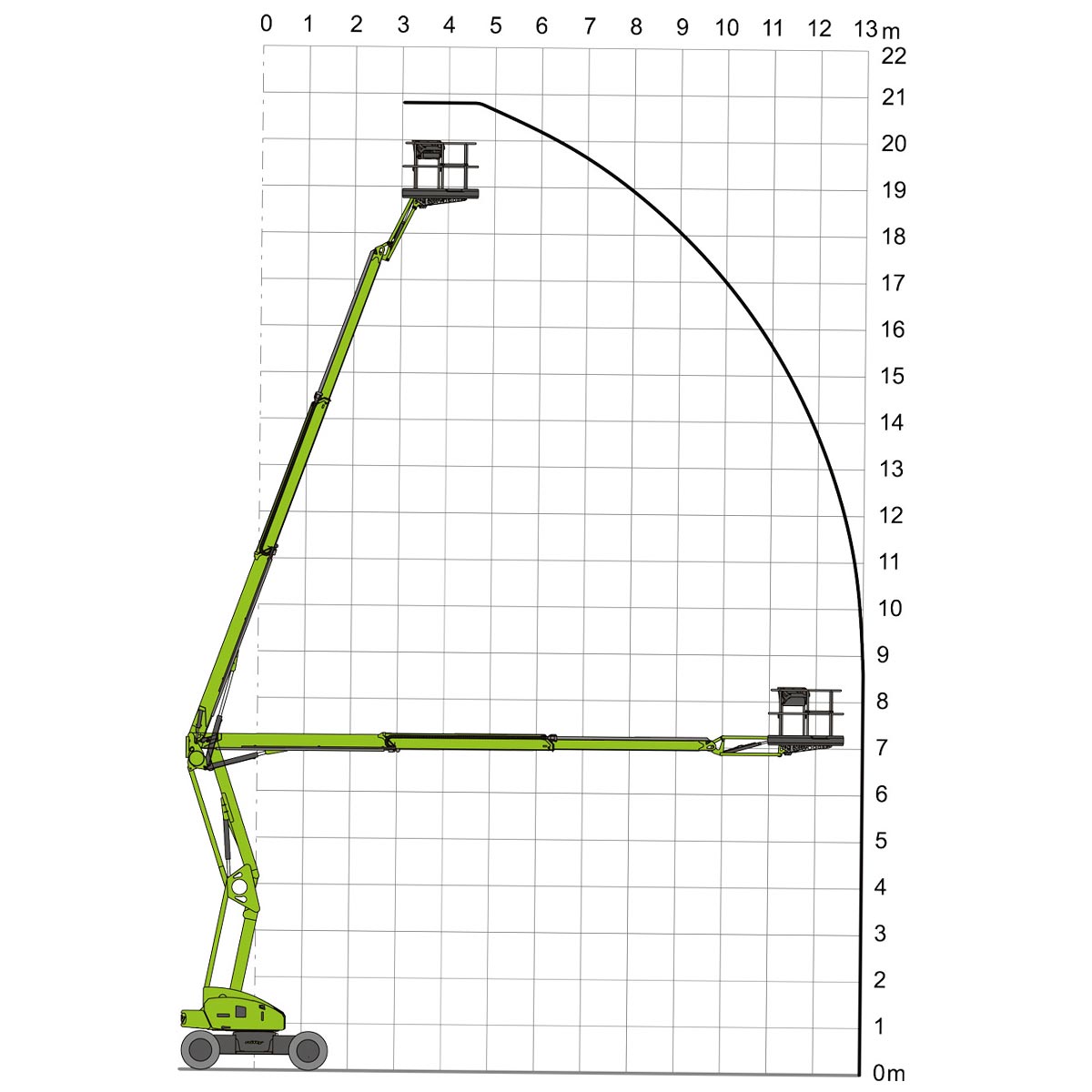

Die hydraulische Arbeitsbühne (HR21 4x4) mit Eigenantrieb kann zwei Personen und Ihre Werkzeuge auf eine Arbeitshöhe von bis zu 20,8 m mit einer Auslage von 13 m anheben.
Eine Proportionalsteuerung bietet sanften, bemessenen Betrieb, während die 160° Korbrotation und der 150° Korbarm eine genaue Positionierung überall im riesigen Arbeitsbereich ermöglichen.
Eine Proportionalsteuerung bietet sanften, bemessenen Betrieb, während die 160° Korbrotation und der 150° Korbarm eine genaue Positionierung überall im riesigen Arbeitsbereich ermöglichen.
- Einfaches Manövrieren in beengten Räumen durch kompakte Größe.
- Vierradantrieb für unebenes Gelände (45% Steigfähigkeit).
- Sehr geringes Gesamtgewicht.
- Diesel- oder Elektrobetrieben
Technische Daten "21 m Arbeitsbühne Gelenkteleskop"
| Auslage (max.): | 13 m |
|---|---|
| Eigengewicht: | 6680 kg |
| Gerätemaße (L x B x H in m): | 6,62 x 2,27 x 2,18 |
| Plattformgröße (L x B x H in m): | 1,80 x 0,80 x 1,20 |
| Plattformhöhe: | 18,8 m |
| Tankinhalt (l): | 80 |
| Tragkraft: | 250 kg |
| Treibstoff/Antrieb: | Hybrid |
| Arbeitshöhe: | 20,8 m |
| Abmaße Korb (LxB): | 1,80 x 0,8 m |
| Korblast: | 250 kg |
| Seitliche Reichweite: | 13 m |
Legende
- Korbhöhe (A) = 1,10 m
- Korblänge (B) = 1,10 m
- Korbbreite (C) = 0,70 m
- Länge (D) = 4,45 m
- Min. Länge ohne Korb (E) = 3,65 m
- Höhe in Transportposition (F) = 1,99 m
- Min. Breite (G) = 0,84 m
- Breite (G') = 1,10 m
- Bodenfreiheit (H) = 0,18 m
- Bodenfreiheit (H') = 0,22 m
- Kettenfahrwerk (L x W) (I) = 1,20 x 0,18 m
- Abstützlänge Standard (J) = 2,91 m
- Abstützbreite Standard (K) = 2,91 m"
